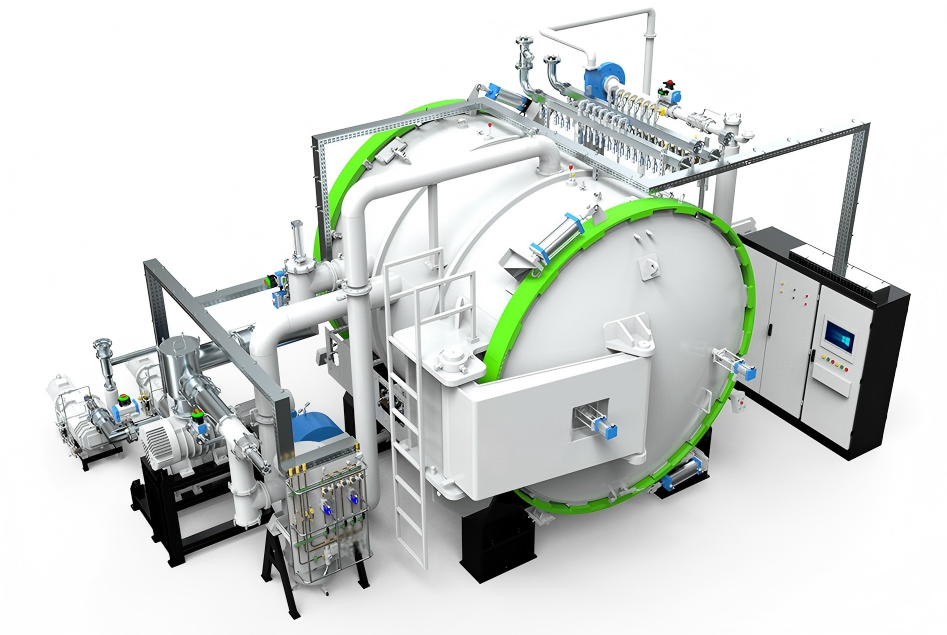

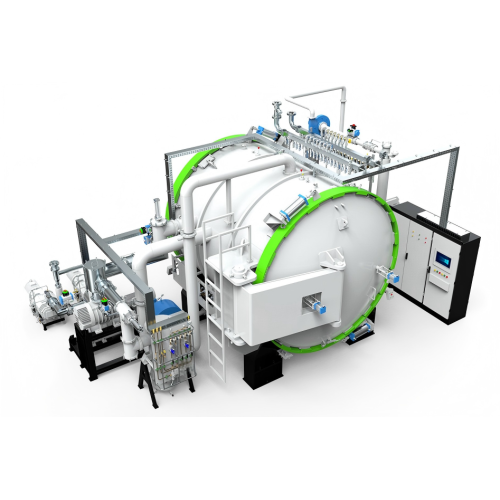

Horno de sinterización de reacción de carburo de silicio

Descripción general del producto

El horno de sinterización por reacción de carburo de silicio es un horno de resistencia horizontal diseñado específicamente para la sinterización por reacción al vacío de cerámicas de carburo de silicio (SiC) . Utilizando elementos calefactores de grafito de alta pureza, alcanza una temperatura de funcionamiento máxima de 1800 °C con una uniformidad térmica excepcional de ≤±5 °C. Esta serie de hornos BHP combina un diseño maduro y confiable con procesos de fabricación inteligentes y estandarizados, lo que garantiza una alta estabilidad y repetibilidad para entornos de producción exigentes. El espacio de trabajo efectivo se puede personalizar completamente según los tamaños de componentes específicos, desde pequeñas muestras de laboratorio hasta grandes piezas industriales. Como horno energéticamente eficiente , cuenta con aislamiento avanzado y elementos calefactores de baja masa térmica que reducen el consumo de energía y al mismo tiempo mantienen un control preciso de la temperatura. Ya sea que esté produciendo sellos de SiC, placas de armadura o componentes de intercambiadores de calor, este horno ofrece densidad, dureza y microestructura consistentes.

Especificaciones técnicas

• Temperatura máxima de funcionamiento: 1800°C (continuo)
• Uniformidad de temperatura: ≤ ±5°C en toda la zona de trabajo
• Grado de vacío máximo: ≤ 1 Pa (bomba mecánica) / opcional ≤ 1×10⁻¹ Pa con bomba de difusión
• Tasa de aumento de presión: ≤ 3 Pa/h (integridad del vacío)
• Espacio efectivo (largo × ancho × alto): Totalmente personalizable – rangos típicos: 300×300×300 mm a 1500×800×800 mm
• Material del elemento calefactor: grafito de alta pureza (prensado isostático)
• Material aislante: Fieltro de carbono multicapa o tablero rígido de grafito.
• Capacidad de la atmósfera: vacío, argón, nitrógeno o gas reactivo (p. ej., metano para CVI)
• Método de enfriamiento: circulación forzada de gas + camisa enfriada por agua
• Sistema de control: PLC + HMI con autoajuste PID, almacenamiento de más de 20 recetas, registro de datos
• Fuente de alimentación: 380V / 50-60Hz, trifásica (la potencia real depende del tamaño de la cámara)

Características y ventajas del producto

• Optimizado para la sinterización por reacción de SiC: el diseño horizontal con elementos calefactores de grafito proporciona el perfil térmico exacto requerido para la infiltración de silicio líquido (LSI) y los procesos de SiC unidos por reacción, logrando una forma casi neta con un mínimo de silicio residual.
• Uniformidad de temperatura excepcional (±5 °C): el control de calentamiento multizona (3 zonas opcionales) elimina los puntos calientes, lo que garantiza una cinética de reacción uniforme en lotes grandes.
• Integridad de alto vacío: la tasa de aumento de presión ≤3 Pa/h garantiza una contaminación mínima de oxígeno durante la sinterización, fundamental para la resistencia a la oxidación del SiC.
• Diseño energéticamente eficiente: el aislamiento de baja masa térmica y los ciclos de calentamiento optimizados hacen de este un horno energéticamente eficiente , lo que reduce el consumo de energía hasta en un 25% en comparación con los hornos de generaciones anteriores.
• Espacio de trabajo totalmente personalizable: desde 300 mm hasta 1500 mm de longitud, adaptamos la cámara a las dimensiones de su producto: sin desperdicio de volumen, calentamiento/enfriamiento más rápido.
• Automatización inteligente: el control basado en PLC con HMI con pantalla táctil almacena múltiples recetas, tendencias en tiempo real y capacidad de monitoreo remoto (OPC‑UA/Modbus).
• Sólidas funciones de seguridad: protección contra sobrecalentamiento, bloqueo del flujo de agua, purga automática de gas y protección de la bomba de vacío.

Cómo este horno de BHP supera a los hornos convencionales

Los hornos atmosféricos convencionales a menudo sufren gradientes de temperatura (>±15 °C) y una integridad del vacío deficiente, lo que provoca una infiltración de silicio inconsistente y bolsas de silicio libres. Nuestro horno BHP logra una uniformidad de ±5°C y un vacío de <1Pa , lo que da como resultado componentes de SiC con una densidad teórica >98%, alta dureza (Hv 2500+) y excelente resistencia al desgaste, algo esencial para los componentes de las soluciones de calefacción doméstica (p. ej., boquillas de quemadores, tubos de intercambiadores de calor) y piezas de desgaste industrial.

Flujo de trabajo operativo: paso a paso

1. Prepare el cuerpo verde: coloque la preforma de SiC + carbono (porosa) en la plataforma de carga dentro del horno.
2. Evacuación: cierre la cámara y evacue a ≤1 Pa (o menos con la bomba de difusión opcional) para eliminar el aire y la humedad.
3. Calentar al vacío: aumentar a 600–800 °C para eliminar aglutinantes y residuos orgánicos.
4. Rellenar con gas inerte: Introducir argón a una presión ligeramente positiva (0,1 MPa) para el paso de reacción.
5. Infiltración de silicio: aumentar a 1450-1550 °C (o hasta 1800 °C para composiciones especializadas). El silicio fundido (si se coloca en un crisol) se infiltra en la preforma porosa por acción capilar.
6. Mantenimiento y reacción: Mantenga la temperatura durante 1 a 4 horas (dependiendo del espesor de la pieza) para completar la reacción Si + C → SiC.
7. Enfriamiento: Iniciar circulación forzada de gas + enfriamiento por agua. Enfriamiento típico de 1500 °C a 200 °C en 3 a 5 horas.
8. Descargue: ventile a la atmósfera, abra la puerta y retire los componentes de SiC que hayan reaccionado completamente.

Escenarios de aplicación

• Producción de cerámica de carburo de silicio: SiC aglomerado por reacción para sellos mecánicos, casquillos de cojinetes y boquillas de chorro de arena.
• Componentes de Home Heating Solutions: puntas de quemadores de alta temperatura, tubos intercambiadores de calor y placas de quemadores radiantes: nuestro horno produce piezas de SiC con excelente resistencia al choque térmico.
• Aeroespacial y. Defensa: Placas de armadura ligeras de SiC y espejos en blanco para satélites.
• Equipos semiconductores: susceptores de SiC, revestimientos de cámaras y componentes de manipulación de obleas.
• Automotriz y. Piezas de desgaste industrial: sellos mecánicos de SiC para bombas de agua, bombas de lodos y agitadores.

Beneficios para los clientes

• Mayor rendimiento y. Consistencia: la uniformidad de ±5 °C y el control preciso del vacío reducen las piezas rechazadas debido a una infiltración incompleta o grietas.
• Costos operativos más bajos: como horno energéticamente eficiente , consume significativamente menos energía que los hornos tradicionales: ahorros típicos de $ 8 000 a 15 000 por año.
• Ciclos más rápidos: el diseño horizontal con enfriamiento forzado reduce el tiempo total del ciclo entre un 20% y un 30%.
• Personalización flexible: tamaño de cámara personalizado, método de carga (carga superior o frontal) y sistema de enfriamiento rápido opcional.
• Mayor vida útil del equipo: Los elementos calefactores de grafito con atmósfera controlada y mantenimiento adecuado duran entre 2 y 3 años (más de 2000 horas de funcionamiento).
• Fácil integración: la comunicación PLC permite la conexión al MES o SCADA de fábrica para una trazabilidad completa.

Certificaciones y cumplimiento

• Marcado CE (Directiva de máquinas y Directiva de bajo voltaje) : disponible
• ISO 9001:2015 – Diseño y fabricación certificados
• IEC 60204-1 – Seguridad eléctrica de maquinaria.
• PED 2014/68/EU (opcional) – Directiva sobre equipos a presión para recipientes de vacío
• UL / CSA (opcional) – Para instalaciones en Norteamérica

Cada horno se somete a pruebas de fugas de vacío (espectrómetro de masas de helio), mapeo de uniformidad térmica (estudio de termopar de 9 puntos) y validación de ciclo completo antes del envío.

Opciones de personalización

• Espacio de trabajo efectivo: cualquier largo, ancho y alto, desde 300 mm hasta 2000 mm.
• Configuración de la zona de calentamiento: zona única o multizona (2 a 3 zonas) para una mayor uniformidad.
• Sistema de vacío: Bomba mecánica únicamente (≤1 Pa) o bomba mecánica + difusión (≤1×10⁻¹ Pa).
• Método de carga: Carga frontal (manual) o carga superior (con polipasto).
• Sistema de enfriamiento: convección forzada estándar o enfriamiento de alta velocidad (enfriamiento) para reducir el tiempo del ciclo.
• Colector de gases de proceso: Ar, N₂, H₂, CH₄ o mezclas de gases personalizadas con controladores de flujo másico.
• Interfaz de datos: RS485, Ethernet/IP, Profibus u OPC‑UA.

Proceso de producción y garantía de calidad

• Fabricación de recipientes a presión: Soldados por soldadores certificados; Pruebas de estanqueidad al 100% en camisas de agua y cámaras de vacío.
• Conjunto de elemento calefactor de grafito: presinterizado y probado para igualar resistencia.
• Instalación de aislamiento: Fieltro de carbono multicapa con huecos mínimos para evitar pérdidas de calor.
• Vacío &. prueba de fugas: Tasa de aumento de presión ≤3 Pa/h; tasa de fuga de helio <1×10⁻⁶ Pa·m³/s.
• Calibración térmica: prueba de uniformidad de 9 puntos a 1000°C, 1500°C y 1800°C – informe incluido.
• FAT final: Ejecución de ciclo completo con carga ficticia y testigo del cliente (remoto o en sitio).
