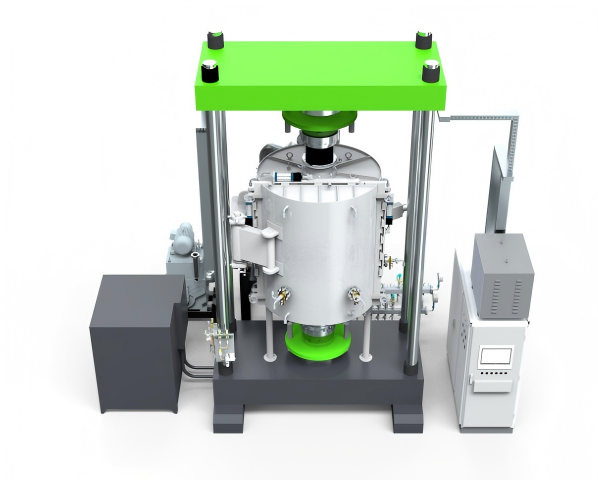

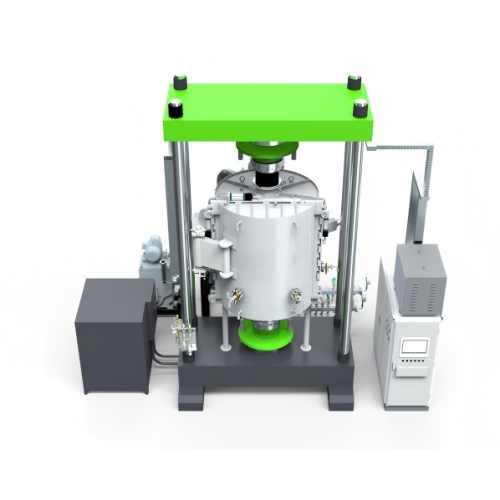

Horno de sinterización al vacío por prensado en caliente

Descripción general del producto

El horno de sinterización por presión en caliente al vacío es un sistema de alto rendimiento diseñado para la sinterización de alta densidad de cerámicas, aleaciones y materiales compuestos bajo una combinación de vacío, alta temperatura y presión uniaxial. Esta serie de hornos BHP alcanza temperaturas de trabajo máximas de 2100 °C con una uniformidad de temperatura excepcional de ≤±5 °C, lo que permite la producción de componentes de densidad casi teórica. El tamaño del equipo se puede personalizar completamente (no estándar) para cumplir con las dimensiones específicas del producto. El cabezal de prensado está disponible en grafito o TZM (titanio-circonio-molibdeno) , y la presurización se puede configurar como unidireccional (cabezal superior o inferior) o bidireccional . Como horno energéticamente eficiente , incorpora aislamiento avanzado y ciclos de calentamiento optimizados para reducir el consumo de energía y al mismo tiempo mantener un control preciso del proceso. Ya sea que esté desarrollando cerámicas avanzadas, carburos cementados o aleaciones refractarias, este horno ofrece densidad uniforme, estructura de grano fino y propiedades mecánicas superiores.

Especificaciones técnicas

• Temperatura máxima de trabajo: 2100°C (elementos calefactores de grafito)
• Uniformidad de temperatura: ≤ ±5°C (en toda la zona de trabajo)
• Vacío máximo: 6,67×10³ Pa (6,67 kPa): adecuado para la eliminación inicial del aglutinante y atmósfera protectora; Opción de alto vacío disponible a pedido.
• Rango de presión: 10 – 80 toneladas (seleccionable)
• Material del cabezal de prensado: grafito de alta densidad o aleación TZM (a elección del cliente)
• Método de presurización: monodireccional (cabezal superior o inferior) O síncrono bidireccional
• Material del elemento calefactor: grafito prensado isostático
• Material aislante: Fieltro de carbono multicapa + tablero rígido de grafito
• Método de enfriamiento: cámara refrigerada por agua + circulación forzada de gas inerte
• Sistema de control: PLC + HMI con pantalla táctil con autoajuste PID, registro de datos y capacidad de monitoreo remoto
• Espacio de trabajo (personalizable): rangos típicos: diámetro 100–500 mm, altura 100–800 mm (más grande bajo pedido)

Características y ventajas del producto

• Capacidad de alta temperatura y alta presión: 2100 °C y hasta 80 toneladas de fuerza de prensado permiten la densificación de cerámicas de temperatura ultraalta (UHTC), SiC, B₄C y metales refractarios como el tungsteno.
• Excelente uniformidad térmica (±5 °C): el calentamiento multizona y la disposición optimizada del elemento eliminan los gradientes de temperatura, lo que garantiza un crecimiento constante del grano y una deformación mínima en toda la pieza de trabajo.
• Modos de presurización flexibles: elija monodireccional (ideal para formas simples) o bidireccional (para componentes simétricos y tensión interna reducida).
• Materiales del cabezal de prensado de primera calidad: grafito para un procesamiento rentable de la mayoría de las cerámicas; TZM para mayor resistencia y resistencia a la oxidación a temperaturas extremas.
• Tamaño totalmente personalizable: se aceptan dimensiones no estándar, desde escala de laboratorio (50 mm de diámetro) hasta escala de producción (500 mm de diámetro o más).
• Diseño energéticamente eficiente: como horno de bajo consumo energético , nuestra prensa en caliente al vacío utiliza aislamiento de baja masa térmica y una carcasa enfriada por agua para reducir la pérdida de calor, lo que reduce los costos de energía entre un 20% y un 30% en comparación con los diseños convencionales.
• Automatización fácil de usar: almacene hasta 20 recetas de sinterización, monitoreo de presión/desplazamiento en tiempo real y compensación automática de presión durante la expansión térmica.

¿Por qué elegir nuestro horno BHP en lugar de las prensas en caliente estándar?

Los hornos de prensado en caliente convencionales a menudo adolecen de una escasa uniformidad de temperatura (±15°C) y un control de presión limitado. Nuestro horno BHP integra regulación de presión de circuito cerrado y control de temperatura multizona , logrando una uniformidad de ±5°C y una fuerza constante incluso durante el calentamiento/enfriamiento. Esto se traduce en una mayor densidad de piezas, menores grietas internas y una mayor vida útil de las herramientas, algo especialmente crítico para los componentes de Home Heating Solutions, como encendedores cerámicos, boquillas de quemadores y elementos de intercambiadores de calor.

Flujo de trabajo operativo: paso a paso

1. Prepare el troquel y el polvo: llene el troquel de grafito o cerámica con polvo (p. ej., SiC, Al₂O₃ o WC‑Co). Instale los cabezales de prensado superior e inferior.
2. Cargar en el horno: Coloque la matriz ensamblada en el ariete inferior dentro de la cámara de vacío.
3. Evacuación: cierre la cámara y evacúe a 6,67×10³ Pa (o menos con el sistema de alta aspiradora opcional) para eliminar el aire y la humedad.
4. Aplique presión inicial: establezca una precarga baja (p. ej., 1 a 2 toneladas) para garantizar un buen contacto con el polvo.
5. Calentar hasta la temperatura de sinterización: aumente hasta la temperatura objetivo (hasta 2100 °C) con velocidad programable bajo vacío o gas inerte.
6. Aplicación de presión total: a la temperatura establecida, aumente la presión al nivel deseado (10 a 80 toneladas). El sistema mantiene una presión constante mediante un tornillo servohidráulico o eléctrico.
7. Mantener y densificar: mantenga la temperatura y la presión durante el tiempo de remojo requerido (normalmente entre 30 y 120 minutos).
8. Enfriar bajo presión: Reduzca la temperatura mientras mantiene la presión (o libera gradualmente) para evitar grietas.
9. Descargar: Después de enfriar a una temperatura segura, ventile a la atmósfera, abra la cámara y retire el compacto sinterizado.

Escenarios de aplicación

• Cerámica avanzada: Sinterización de SiC, B₄C, AlN, Si₃N₄ y ZrO₂ para armaduras, herramientas de corte y componentes semiconductores.
• Carburos cementados y cermets: Densificación de cermets a base de WC‑Co, Ti(C,N) para herramientas de minería y piezas de desgaste.
• Metales y aleaciones refractarios: tungsteno, molibdeno y sus aleaciones para componentes aeroespaciales y de hornos.
• Materiales compuestos: compuestos carbono-carbono (C/C), cerámicas reforzadas con fibra de SiC (CMC).
• Componentes de Home Heating Solutions: producción de encendedores cerámicos de alta densidad, boquillas para quemadores y tubos intercambiadores de calor que resisten el choque térmico y la oxidación.
• Investigación y desarrollo: creación de prototipos en lotes pequeños y selección de materiales para universidades y laboratorios nacionales.

Beneficios para los clientes

• Densidad casi teórica: alcance >99 % de la densidad teórica, mejorando la resistencia mecánica, la dureza y la resistencia al desgaste.
• Crecimiento de grano reducido: la temperatura de sinterización más baja y los ciclos más cortos (debido a la presión aplicada) preservan la estructura de grano fino, ideal para nanocerámicas.
• Menor consumo de energía: como horno energéticamente eficiente , nuestro diseño ahorra hasta un 30 % de electricidad en comparación con los hornos de prensado en caliente convencionales.
• Postmecanizado minimizado: la capacidad de forma casi neta reduce los costos de rectificado de diamante para cerámicas duras.
• Calidad de lote consistente: el control de presión y temperatura de circuito cerrado elimina la variabilidad entre operadores.
• Capacidad flexible: el espacio de trabajo personalizable le permite procesar pequeñas muestras de I+D o grandes piezas de producción en la misma familia de equipos.

Certificaciones y cumplimiento

• Marcado CE (Directiva de máquinas y Directiva de bajo voltaje) : disponible
• ISO 9001:2015 – Diseño y fabricación certificados
• IEC 60204-1 – Seguridad eléctrica de maquinaria.
• Recipiente a presión ASME (opcional) : para certificación de cámara

Cada horno se somete a pruebas de fugas de helio, mapeo de uniformidad térmica (inspección de 9 puntos a 1000 °C, 1500 °C y 2000 °C) y una prueba de ciclo completo con rampa de presión antes de la entrega.

Opciones de personalización

• Dimensiones del espacio de trabajo: cualquier diámetro de 100 mm a 800 mm, cualquier altura de 100 mm a 1200 mm (no estándar).
• Temperatura máxima: 2200°C o 2400°C (con elementos calefactores mejorados).
• Vacío máximo: Opción de alto vacío (≤1×10⁻¹ Pa) con bomba de difusión o bomba turbomolecular.
• Fuerza de prensado: Hasta 200 toneladas disponibles para producción a gran escala.
• Método de presurización: Unidireccional (superior o inferior) o síncrona bidireccional.
• Capacidad atmosférica: Vacío, argón, nitrógeno o gas reductor (H₂/N₂).
• Interfaz de datos: RS485, Ethernet/IP, Profibus u OPC‑UA para integración de Industria 4.0.

Proceso de producción y garantía de calidad

• Fabricación de recipientes a presión: Soldados por soldadores certificados ASME/PED; Inspección 100% radiográfica.
• Conjunto de elemento calefactor de grafito: presinterizado y de resistencia adaptada.
• Capas de aislamiento: Fieltro de carbono cortado con precisión con espacios mínimos para evitar puntos calientes.
• Prueba del sistema hidráulico/neumático: Calibración de presión a ±1% de la escala completa.
• Prueba de fuga en vacío: Espectrómetro de masas de helio – tasa de fuga <1×10⁻⁶ Pa·m³/s.
• Validación de la uniformidad térmica: estudio de termopar de 9 puntos: informe proporcionado.
• FAT final: ejecución presenciada por el cliente con carga ficticia o producto real.
