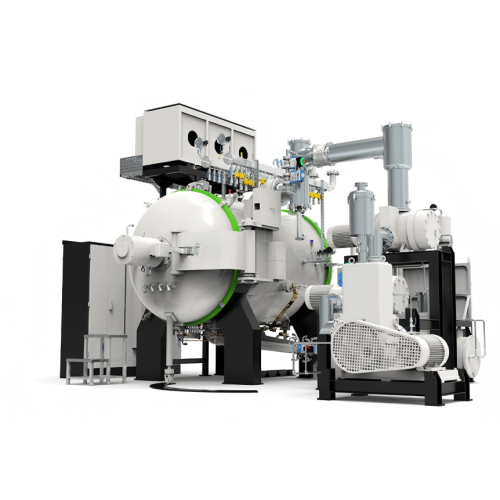

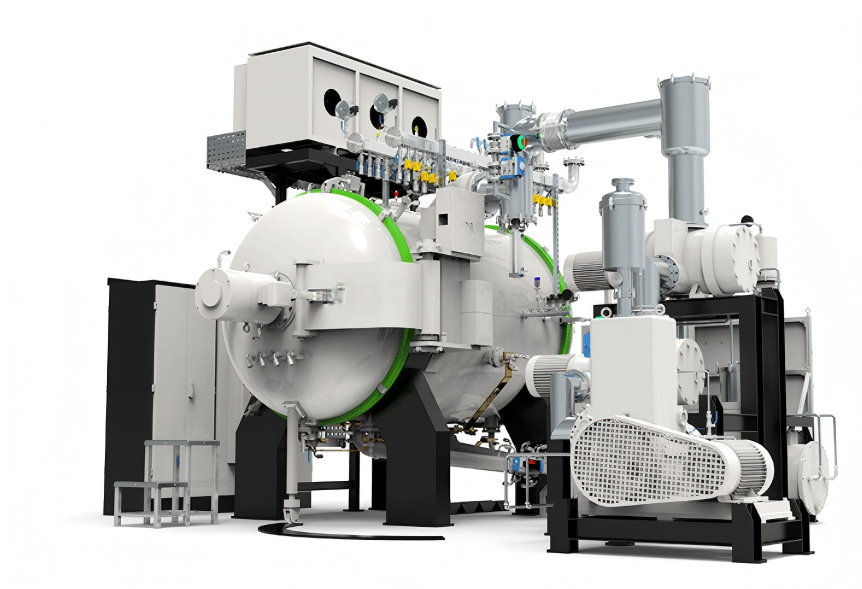

Sistema de sinterización al vacío de precisión

Descripción general del producto

El sistema de sinterización al vacío de precisión es un horno de resistencia horizontal que utiliza elementos calefactores de grafito, diseñado para la sinterización al vacío/atmósfera de cerámicas metálicas, aleaciones duras, materiales magnéticos permanentes de tierras raras y cerámicas especiales. Esta serie de hornos BHP ofrece una flexibilidad excepcional, desde unidades a escala de laboratorio (espacio efectivo de 12 litros) hasta máquinas de producción completa (hasta 1000 litros). Con 2 a 6 zonas de control de temperatura independientes , garantiza una excelente uniformidad de temperatura (≤±5°C) incluso en el tamaño máximo. El diseño maduro y fiable combinado con una fabricación inteligente y estandarizada garantiza una alta fiabilidad. Un sistema de desparafinado integrado logra una tasa de eliminación de aglutinante del 98% , lo que reduce los pasos previos a la sinterización. Como horno energéticamente eficiente , minimiza la pérdida de calor mediante aislamiento avanzado y ciclos de calentamiento optimizados, lo que reduce los costos operativos. Ya sea que esté sinterizando componentes de Home Heating Solutions (encendedores de cerámica, boquillas de quemadores) o imanes de alta coercitividad, este sistema ofrece una microestructura y densidad consistentes.

Especificaciones técnicas

• Espacio de trabajo efectivo: 12 – 1000 litros (personalizable)
• Temperatura máxima de trabajo: 1800°C
• Uniformidad de temperatura: ≤ ±5°C (en toda la zona de trabajo)
• Grado de vacío máximo: ≤ 1 Pa (bomba mecánica) / alto vacío opcional
• Tasa de aumento de presión: ≤ 3 Pa/h (integridad del vacío)
• Tasa de desparafinado: ≥ 98% (eliminación de aglutinante integrada)
• Número de zonas de control de temperatura independientes: 2 – 6 (seleccionable)
• Material del elemento calefactor: grafito de alta pureza (prensado isostático)
• Material aislante: Fieltro de carbono multicapa + tablero rígido de grafito
• Método de enfriamiento: circulación forzada de gas + camisa enfriada por agua
• Sistema de control: PLC + HMI con pantalla táctil con autoajuste PID, almacenamiento de recetas, registro de datos
• Capacidad atmosférica: Vacío, argón, nitrógeno, hidrógeno (con paquete de seguridad)

Características y ventajas del producto

• Control de temperatura multizona (2 a 6 zonas): las zonas de calentamiento independientes eliminan los gradientes de temperatura, lo que garantiza un crecimiento uniforme del grano y propiedades consistentes de las piezas, algo fundamental para los componentes cerámicos de Home Heating Solutions de gran tamaño.
• Desparafinado de alta eficiencia (eliminación del 98 %): el sistema integrado de quemado del aglutinante con trampa de condensado evita los residuos de carbón y la contaminación, lo que reduce los defectos posteriores a la sinterización.
• Escalable desde el laboratorio hasta la producción: elija entre 12 litros (I+D) y 1000 litros (producción en masa): la misma filosofía de control y perfil térmico, lo que hace que el aumento de escala sea predecible.
• Excelente integridad del vacío: la tasa de aumento de presión ≤3 Pa/h garantiza una exposición mínima al oxígeno, preservando las propiedades de materiales reactivos como imanes de tierras raras y aleaciones de titanio.
• Operación con eficiencia energética: Como horno con eficiencia energética , nuestro diseño utiliza aislamiento de baja masa térmica y conductos de alimentación enfriados por agua, lo que ahorra entre un 20 % y un 30 % de energía en comparación con los hornos de vacío tradicionales.
• Automatización inteligente: almacene más de 20 recetas de sinterización, tendencias de datos en tiempo real, monitoreo remoto a través de Ethernet/OPC-UA y gestión automática de gas/presión.
• Sólidas funciones de seguridad: protección contra sobrecalentamiento, bloqueo del flujo de agua, purga automática de gas y protección de la bomba de vacío, conforme a la normativa CE.

Por qué se destaca este horno de BHP

Los hornos convencionales de una sola zona luchan con la uniformidad de la temperatura en tamaños más grandes, lo que provoca deformaciones y dureza inconsistente. Nuestro horno BHP con control multizona y alta eficiencia de desparafinado ofrece repetibilidad de lote a lote y tiempos de ciclo reducidos , algo esencial para los fabricantes de componentes de hornos , herramientas de corte y conjuntos magnéticos.

Flujo de trabajo operativo: paso a paso

1. Cargue piezas verdes: coloque compactos de cerámica, carburo o imanes en la plataforma de carga (o en bandejas de sinterización).
2. Cerrar y evacuar: sellar la cámara y evacuar a ≤1 Pa para eliminar el aire y la humedad.
3. Desparafinado (eliminación de aglutinante): Calentar lentamente (0,5–2 °C/min) bajo vacío parcial o flujo de gas inerte. El sistema integrado captura >98% de cera/orgánicos.
4. Sinterización: Aumente hasta la temperatura objetivo (hasta 1800 °C) utilizando el control multizona programado. Mantenga durante el tiempo de remojo requerido.
5. Enfriamiento: Iniciar circulación forzada de gas (argón o nitrógeno) + enfriamiento por agua. Enfriamiento típico de 1800 °C a 200 °C en 4 a 8 horas.
6. Descarga: Ventilar a la atmósfera, abrir la puerta y retirar los productos sinterizados.
7. Registro de datos: todos los parámetros del proceso (temperatura, vacío, flujo de gas, diferencias de zona) se registran automáticamente para su trazabilidad.

Escenarios de aplicación

• Imanes permanentes de tierras raras: Sinterización de NdFeB y SmCo bajo vacío/argón para lograr un producto de alta coercitividad y energía.
• Aleaciones duras y carburos cementados: cermets a base de WC‑Co, Ti(C,N) para herramientas de corte, brocas de minería y piezas de desgaste.
• Cerámica avanzada: alúmina (Al₂O₃), circonio (ZrO₂), carburo de silicio (SiC) y nitruro de silicio (Si₃N₄) para aplicaciones industriales y de soluciones de calefacción doméstica .
• Metales y compuestos especiales: aleaciones de titanio, acero inoxidable y piezas de moldeo por inyección de metal (MIM).
• Investigación y producción piloto: modelos de 12 a 50 litros ideales para laboratorios universitarios y desarrollo de procesos.

Beneficios para los clientes

• Mayor consistencia del producto: el control de temperatura multizona elimina las zonas frías y calientes, lo que reduce las tasas de desechos hasta en un 30 %.
• Costos operativos más bajos: como horno energéticamente eficiente , reduce las facturas de electricidad entre un 20% y un 30% en comparación con diseños más antiguos.
• Pasos de procesamiento reducidos: la desparafinación integrada (eliminación del 98 %) elimina los hornos de desaglomeración separados, lo que ahorra espacio y manipulación.
• Resultados escalables: los parámetros de proceso desarrollados en una unidad de laboratorio de 12 litros se transfieren directamente a hornos de producción de 1000 litros.
• Oxidación minimizada: La integridad del vacío (≤3 Pa/h) protege los materiales reactivos, mejorando las propiedades magnéticas y mecánicas.
• Rápido retorno de la inversión: el ahorro de energía, la reducción de desechos y un mayor rendimiento generalmente generan un retorno de la inversión en 18 meses.

Certificaciones y cumplimiento

• Marcado CE (Directiva de máquinas y Directiva de bajo voltaje) : disponible
• ISO 9001:2015 – Diseño y fabricación certificados
• IEC 60204-1 – Seguridad eléctrica de maquinaria.
• PED 2014/68/EU (opcional) – Directiva sobre equipos a presión
• UL / CSA (opcional) – Para instalaciones en Norteamérica

Cada sistema se somete a pruebas de fugas de helio, mapeo de uniformidad térmica (inspección de 9 puntos a 1000 °C y 1600 °C) y una validación del ciclo completo de desparafinado antes del envío.

Opciones de personalización

• Espacio efectivo: Cualquier volumen desde 12L hasta 1000L – sección transversal rectangular o redonda.
• Número de zonas de temperatura: 2, 3, 4, 5 o 6 zonas, adaptadas a la longitud de su producto.
• Temperatura máxima: 1600°C, 1800°C o 2000°C (con elementos de grafito mejorados).
• Nivel de vacío: Estándar ≤1 Pa; alto vacío (≤1×10⁻¹ Pa) con bomba de difusión.
• Método de carga: Carga frontal (manual) o carga superior con polipasto.
• Colector de gases de proceso: Ar, N₂, H₂ o mezclas de gases personalizadas con controladores de flujo másico.
• Interfaz de datos: RS485, Ethernet/IP, Profibus u OPC‑UA para Industria 4.0.

Proceso de producción y garantía de calidad

• Fabricación de precisión: Cámara de vacío refrigerada por agua soldada por soldadores certificados ASME/PED; 100% probado contra fugas.
• Conjunto de elementos calefactores: Elementos de grafito presinterizados y adaptados en resistencia por zona.
• Instalación de aislamiento: Fieltro de carbono multicapa con minimización de huecos para evitar pérdidas de calor.
• Validación del sistema de desparafinado: Eficiencia de la trampa de condensado probada con aglutinante estándar.
• Prueba de vacío y fugas: tasa de aumento de presión ≤3 Pa/h verificada; tasa de fuga de helio <1×10⁻⁶ Pa·m³/s.
• Calibración térmica: prueba de uniformidad de 9 puntos a múltiples temperaturas – informe incluido.
• FAT final: ciclo completo presenciado por el cliente con carga ficticia o producto real.
